Диафрагмы Жесткости

В каркасных зданиях гражданского и промышленного назначения часто требуются специальные вертикальные несущие элементы. Эти элементы, известные как диафрагмы жесткости, предназначены для восприятия горизонтальных нагрузок и передачи их на колонны и фундаменты.

Диафрагмы жесткости производятся в соответствии с серией 1.020-1/87

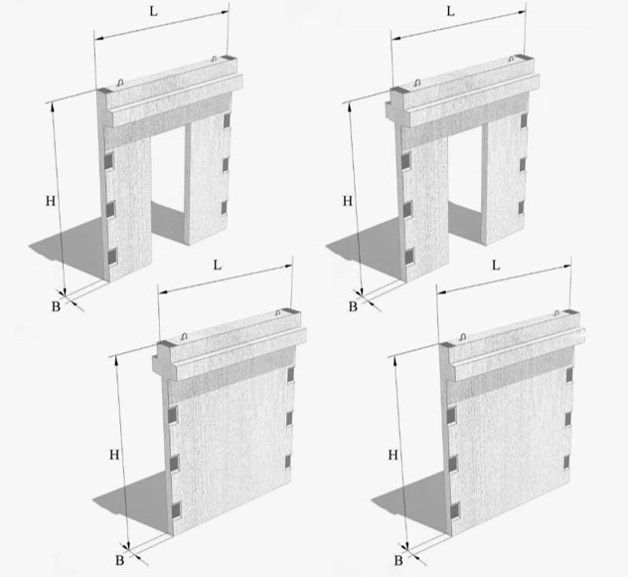

Обозначение типа конструкций:

• Д - бесполочная;
• 1Д - с одной полкой;
• 2Д - с двумя полками,
• ДП - с проемом;
• ДПК - проем с краю.

Функциональность

Конструкция диафрагмы обеспечивает восприятие не только горизонтальных, но и вертикальных нагрузок, приложенных от ригелей, плит перекрытий, лестничных маршей и других элементов.

Применение

Серия 1.020-1/87. Выпуск 4-1 охватывает номенклатуру железобетонных диафрагм, предназначенных для использования в зданиях высотой от 2 до 16 этажей, с пролетами от 3 до 9 метров.

Конструктивные особенности

Диафрагма жесткости представляет собой вертикально установленную между колоннами на всю высоту здания внутреннюю стеновую панель. В верхней части диафрагмы предусмотрена полка для опоры плит перекрытий.

Роль в обеспечении жесткости здания

Диафрагмы жесткости служат для связывания между собой панелей и колонн, обеспечивая пространственную жесткость здания. Их расположение в здании предполагает взаимное пересечение в обоих направлениях, образуя в плане конфигурацию в виде буквы "Г" или "Т". Крепление диафрагм к колоннам осуществляется не менее чем в трех точках по высоте с использованием сварки закладных деталей.

Диафрагмы жесткости – это вертикальные железобетонные стеновые панели, являющиеся ключевым элементом пространственной жесткости каркасных зданий, предназначенные для восприятия и передачи горизонтальных (ветровых, сейсмических) и вертикальных нагрузок на колонны и фундаменты.

АО «ККПД» в Ростове-на-Дону производит полный спектр диафрагм жесткости по Серии 1.020-1/87 для гражданского и промышленного строительства. Наша продукция изготавливается в строгом соответствии с рабочими чертежами серии, обеспечивая точную геометрию, проектную прочность и надежное соединение с элементами каркаса. Собственное производство гарантирует высокое качество, соответствие стандартам и своевременные поставки конструкций.

Ассортимент диафрагм жесткости

• Наш завод выпускает широкую номенклатуру диафрагм для формирования жесткого ядра здания:
• Диафрагмы бесполочные (Д)
• Диафрагмы с одной полкой (1Д) и с двумя полками (2Д) для опирания плит перекрытия
• Диафрагмы с проемом (ДП) и с проемом, расположенным с краю (ДПК)
• Конструкции для зданий высотой от 2 до 16 этажей с пролетами от 3 до 9 метров
• Изделия с полным комплектом закладных деталей для сварного соединения с колоннами

Преимущества наших диафрагм жесткости

• Обеспечение пространственной жесткости – служат для связывания колонн и панелей, формируя устойчивый каркас, resistant к горизонтальным воздействиям
• Восприятие комплексных нагрузок – работают на вертикальную нагрузку от ригелей и плит перекрытий и на горизонтальную (ветровую, сейсмическую)
• Ускорение монтажа каркаса – готовые заводские элементы с точным расположением закладных деталей упрощают и ускоряют сборку несущего остова здания
• Повышенная прочность и надежность – монолитное железобетонное исполнение обеспечивает долговечность и необходимую несущую способность
• Типизация и универсальность – полный набор типов (бесполочные, с полками, с проемами) позволяет реализовывать различные архитектурно-планировочные решения
• Полное соответствие серии – вся продукция изготавливается и сопровождается документацией по Серии 1.020-1/87, выпуск 4-1

Области применения

• Продукция АО «ККПД» является неотъемлемым элементом каркасов:
• Многоэтажных жилых, общественных и административных зданий
• Промышленных корпусов, цехов и производственных зданий
• Каркасных сооружений, возводимых в районах с повышенной ветровой и сейсмической активностью
• Зданий, где требуется обеспечить жесткость и устойчивость при большой высоте или протяженности

Основные технические характеристики

• Бетон: тяжелый бетон класса В25-В30
• Арматура: сталь классов А-III (А400)
• Конструкция: вертикальная стеновая панель, часто с полкой в верхней части
• Типы: Д, 1Д, 2Д, ДП, ДПК в соответствии с серией
• Закладные детали: стальные пластины и элементы для приварки к колоннам не менее чем в трех точках по высоте
• Монтажные петли: для безопасной строповки и установки
• Стандарт: изготовление по Серии 1.020-1/87 «Конструкции железобетонные для каркасных зданий»

Частые вопросы

Предоставляете ли вы полный пакет технической документации?

Да, мы предоставляем на каждую партию паспорта качества, сертификаты на материалы, рабочие чертежи по серии и схемы монтажных соединений.

Как подобрать нужный тип диафрагмы (Д, 1Д, ДП и т.д.) для проекта?

Наши технические специалисты окажут консультативную помощь в подборе необходимых типов и марок диафрагм на основании предоставленных вами планов и разрезов здания, учитывая необходимость устройства проемов и опирания плит.

Как осуществляется крепление диафрагм к колоннам?

Крепление выполняется сваркой закладных деталей диафрагмы и колонн в соответствии с рабочими чертежами серии. Соединение выполняется не менее чем в трех точках по высоте, что обеспечивает требуемую пространственную жесткость.

Осуществляете ли вы доставку?

Да, мы организуем доставку крупногабаритных панелей специализированным транспортом (панелевозами) по Ростову-на-Дону, области и в регионы ЮФО.
